造纸黑液污染治理设备

造纸黑液资源化综合利用技术简介：

     适用于木、竹、草、芦苇浆等造纸企业黑液污染的综合治理，它是将黑液提取、浓缩、磺化反应提纯、喷雾蒸发干燥后生产出木质素磺酸盐产品（即混凝土外加剂等行业十分畅销的木钙）。让黑液真正变废为宝。本技术符合国家提出的逐步实现清洁生产和可持续发展的产业政策，真正实现了经济效益、环境效益和社会效益的相统一。

     高效节能卧式喷淋薄膜蒸发技术及装置吸收了国际先进的卧式喷淋蒸发技术的特点，采用不易再传热管上结垢的调控条件，配用研制的经济实用的消泡剂和除垢剂，在蒸发操作过程中（不停产）同时进行洗涤、除垢和消泡操作，生产线本身不产生新的污染，可达到“零”排放。

    本技术原本为攻克草浆废液蒸发难关而研究和开发的。草浆废液特点是粘度大，硅含量高，易起泡，由于硅、细小纤维、杂细胞和聚糖类物质等的干扰易发生结垢，造成蒸发性能极差。由于废液中含有大量的脂肪酸皂，蒸发时易形成大量泡沫影响蒸发效率和蒸发操作。因而草浆废液蒸发浓缩已属世界性难题之一。

我厂立题研究。通过对碱法稻草浆废液、碱法麦草浆废液、SFP—AQ法麦草浆废液、亚铵法蔗渣浆废液、亚铵法麦草浆废液等制浆废液及化工产品等溶液浓缩的空间蒸发技术，它是、通过调控过冷温度差等参数抑制蒸发液在传热管上沸腾而实现的。这样，有效的控制了硅垢的形成和起泡，减缓对设备的腐蚀。草浆废液的蒸发强度达到18。86～33。50Kg/m2h，上述化工产品溶液的蒸发强度达到35。5～54。7Kg/m2h。本厂所开发的空间蒸发装置与目前国内最先进的板式蒸发装置（蒸发强度为8～12Kg/m2h）相比较，提高了一倍以上，亦即蒸发相同的水量时，空间蒸发器所需的蒸发面积比板式蒸发器少一半。以年产1。5～2。0万吨浆厂，每小时蒸发25T水计算，每个蒸发站节省设备投资约150万元。加上具有易于除垢、减缓腐蚀等特性，对草浆废液蒸发处理显示出本技术所具有的无害化高效运作的优越性。本项目已通过专家验收。到会专家认为我厂所研究的蒸发器，蒸发强度大，传热系数高，处理草浆废液的蒸发强度处于国际领先水平。

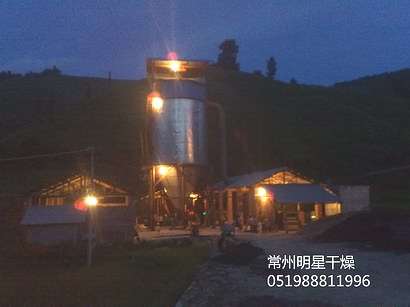

典型工程案例：湖南怀化县进元木质素加工厂 15吨/天

常州明星干燥设备有限公司和中国林科院林产化工研究所及南京林业大学各方面努力探索，推出黑液资源化的途径，即把黑液固、液分离，制成木质素磺酸盐干粉。这项技术的特点是科技含量高，工程技术先进，工艺流程简单，投资少，且回收的木质素磺酸盐有很广的用途和很好的经济效益。工程项目建成后，不仅能将造纸黑液转化为产品，且工程辖区无废水排放口，无二次污染，达到良好的治污效果，环境效益和经济效益俱佳。

　　近期由明星干燥承揽制造的每小时1800kg/h水蒸发量的碱木素大型喷雾干燥及我厂配套生产制造的卧式燃煤热风炉成套设备近期在湖南怀化通道木质素加工厂一次成功试车，达产达标。更可令人可喜的是，由我厂生产的热风炉在作柴火当燃料时性能表现优良，温度稳定，此举节省了每班3000元的燃料费，经济价值十分可观。

  木质素磺酸钙(简称木钙)是一种多组分高分子聚合物阴离子表面活性剂，外观为棕黄色粉末物质，略 有芳香气味，分子量一般在800～10000之间，具有 很强的分散性、粘结性、螯合性。目前木质素磺酸钙产品已被广泛用做水泥减水剂、农药悬浮剂、陶瓷胚体增强剂、水煤浆分散剂、皮革鞣革剂、耐火材料结合剂、炭黑造粒剂等。在各行业中广泛使用，深受用户欢迎。

　　外 观 棕黄色粉末

　　木质素含量 ≥50～65%

　　水不溶物 ≤0.5～1.5%

　　PH 4.-6

　　水份 ≤8%

　　水不溶物≤1.0%

　　还原物 7～13%

木质素用途：

　　1、用作混凝土减水剂：掺水泥量的0.25～0.3%， 可以减少用水量10～14以上，改善混凝土和易性，提高工程质量。夏季使用，可抑制坍落度损失，一 般都与高效减水剂复配使用。

　　2、用作矿粘结剂：冶炼业，用木质素磺酸钙与矿 粉混合，制成矿粉球，干燥后放入窑中，可大幅度 提高冶炼回收率。

　　3、耐火材料：制造耐火材料砖瓦时，使用木质素 磺酸钙做分散剂和粘合剂，能显著改善操作性能，并有减水、增强、防止龟裂等良好效果。

　　4、陶瓷：木质素磺酸钙用于陶瓷制品，可以降低 碳含量增加生坯强度，减少塑性粘土用量，泥浆流 动性好，提高成品率70-90%，烧结速度由70分钟减少为40分钟。

　　5、用作饲料粘合剂，可提高家畜和家禽的喜食性，颗粒强度好，减少饲料的微粉量，减少粉料反回率，降低成本。模的损失减少，生产能力提高10-20%，美国与加拿大在饲料中允许掺量为4.0%。

　　6、其它：木质素磺酸钙还可用于精炼助剂、铸造、农药可湿性粉剂加工、型煤压制、采矿、选矿业的选矿剂，道路、土壤、粉尘的控制、制革鞣革 填料、炭黑造粒等方面。
